VÁLVULAS REGULADORAS DE PRESIÓN
Las válvulas reguladoras de presión se utilizan para ajustar la presión de trabajo en equipos con bombas de alta presión. La regulación es possible entre cero y el máximo de diseño del regulador. El agua bombeada no consumida en la salida, es desviada por la vía de retorno o "by pass" del regulador de presión a un dèposito, desagüe, etc... La válvula reguladora de presión funciona permanentemente como una precisa válvula de seguridad, no permitiendo sobrepasar la presión regulada.
Las válvulas reguladoras de presión pueden clasificarse, según su forma de funcionamiento y modo de regulación.

FORMA DE FUNCIONAMIENTO
-Válvulas reguladoras de presión automáticas: Al cerrar la salida de agua a presión, la bomba no efectúa presión y el motor trabaja sin carga. Se utilizan para trabajos con pistola, válvula de pedal...

-Válvulas reguladoras de máxima presión o descarga: Al cerrar la utilización, la bomba se mantiene a presión y el motor trabaja con carga. La válvula funciona sólo como limitadora de presión. Se utilizan cuando generalmente no és necesario cortar la salida, por ejemplo en trabajos de limpieza de alcantarillado. Para los tipos accionados con regulador neumático, además de la versión de descarga básica, se dispone del modelo descarga sin fuga. En este otro tipo, en posición sin presión, además de liberar el agua hacia el retorno cierra internamente el orificio de salida para que no gotee al exterior.
MODO DE REGULACIÓN
-Manual: Mediante tornillo, palanca-leva.
-Neumática: Mediante un cilíndro neumático accionado con aire comprimido regulado.

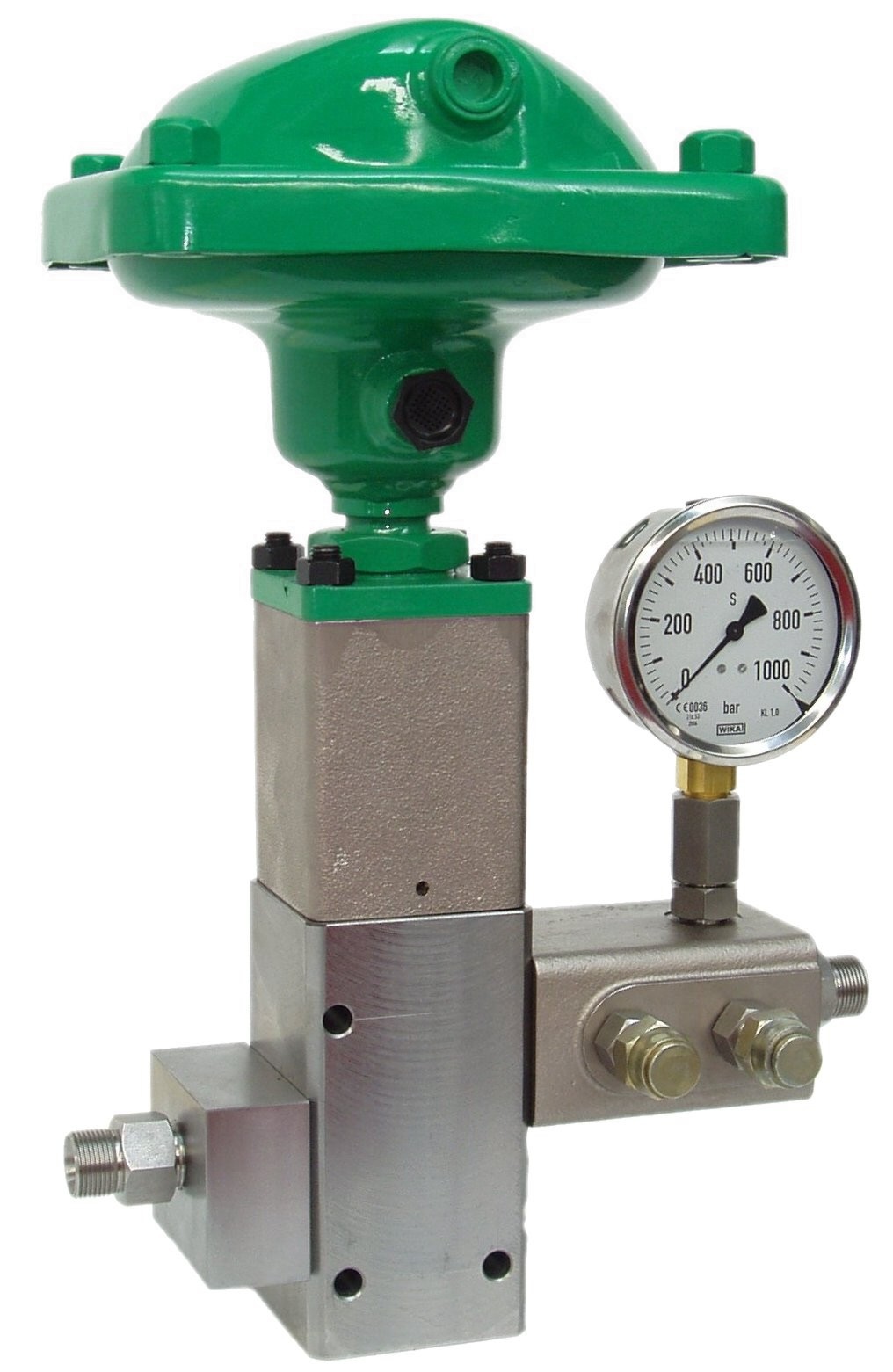

A02 / AD02 / ADR02  N1 / N2
B
BT1 / BT2
BN
C1 / C2
CN1 / CN2
CI1 / CI2

 Tipo Forma
funcionamiento
Modo
regulación
Presión máx.
(bar)
Caudal
(l/min)
Rosca BSPP
Línea Presión
Rosca BSPP
Retorno
Altura
(mm)
Peso
(Kg)
Presión aire
(bar)
A02 Automático Tornillo 750 215 A elegir 1 1/4" 382 20 -
AD02 Descarga Tornillo 750 382 20 -
A02 N1 Automático Neumático 300 467 24 6
A02 N2 750 497 30 8
AD02 N1 Descarga 300 467 24 6
AD02 N2 750 497 30 8
ADR02 N1 Descarga sin fuga 300 467 24 6
ADR02 N2 750 497 30 8
LAD3 Descarga Tornillo 1.250 497 30 5
LAD3 N2 Neumático 1.250 497 30 5
BT1 Descarga Tornillo 200 255 1" 1" 245 5 -
BT2 300 245 5 -
B Palanca-Leva 200 286 5 -
B2 300 286 5 -
BN Neumático 200 375 9 5
C1 Descarga Manual 150 450 1 1/4 " 1 1/2 " 360 12 -
C2 300 360 12 -
CN1 Neumático 150 455 16 6,5
CN2 300 485 22 8,0
CI1 Manual 150 360 19 -
CI2 300 360 19 -
CIN1 Neumático 150 455 23 6,5
CIN2 300 485 29 8,0
