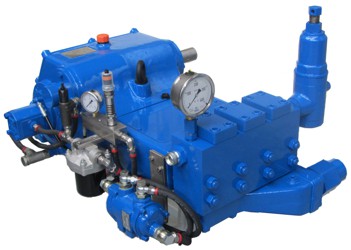

BOMBA DE ALTA PRESIÓN - SERIE 3220 S 3 pistones 220 CV (160 Kw)

▫ Bomba para agua reciclada. ▫ Eje de entrada a izquierdas (I) o derechas visto por la culata. ▫ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento. ▫ Carter tipo 3220 reductor interno con reducción 2,963. Tipo 3220R reducción 3,652. ▫ Version con engrase forzado, Caja 3220 E / 3220R E ▫ Carrera 95 mm. ▫ Pistones cerámicos. ▫ Válvulas S para agua sucia. ▫ Válvulas SL para agua limpia. ▫ Accesorios: Vál. reg. de presión, vál. de seguridad, manómetro y racores salida.

Uso culata		Material	Peso (Kg)
Agua sucia	S02	Culata acero inoxidable, colector de fundición.	340
Agua limpia	SL02
Agua sucia	SI	Totalmente en acero inoxidable.	350
Agua limpia	SLI

Culata	Ø Pistón (mm)	Eje (r.p.m.)	Reducción	Cigüeñal (r.p.m.)	Q (l/min)	Potencia motriz (CV / KW)
						75 / 55	100 / 75	125 / 90	150 / 110	220 / 160
						Presión de trabajo (bar)
S	35	1500	2,963	506	132	215	250*	-	-	-
		1800	3,652	493	128	220	250*	-	-	-
		1500	3,652	411	107	200*	-	-	-	-
	40	1500	2,963	506	172	160	215	250*	-	-
		1800	3,652	493	168	165	220	250*	-	-
		1500	3,652	411	140	200	250*	-	-	-
	45	1500	2,963	506	218	130	170	215	250*	-
		1800	3,652	493	212	135	175	220	250*	-
		1500	3,652	411	178	160	210	250*	-	-
	50	1500	2,963	506	276	100	135	170	205	250
		1800	3,652	493	269	105	140	175	210	250
		1500	3,652	411	224	125	165	210	250	-
	55	1500	2,963	506	334	85	110	140	170	250
		1800	3,652	493	325	85	115	145	170	250
		1500	3,652	411	271	105	138	170*	210	-
	60	1500	2,963	506	397	70	95	120	140	220
		1800	3,652	493	387	70	95	120	140	220
		1500	3,652	411	322	85	115	140	175	-
* Para obtener esta presión se precisa menos potencia motor de la indicada.   Giro cigueñal a 411 r.p.m. o inferior para servicio intensivo. Resto servicio intermitente.
