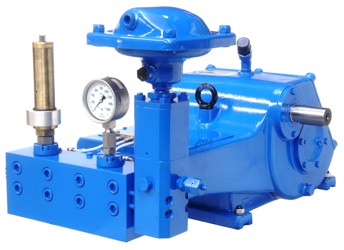

BOMBA DE ALTA PRESIÓN - SERIE 3150 L
3 pistones 150 CV (110 Kw)
▫ Eje de entrada a izquierdas (I) o derechas visto por la culata.
▫ Toma de fuerza auxiliar en el eje, lado opuesto al accionamiento.
▫ Carter tipo 3150 reductor interno con reducción 2,963.
▫ Tipo 3150R reducción 3,652.
▫ Versión con engrase forzado en cigueñal-bielas-guías piston, 3150 E / 3150R E.
▫ Carrera 95 mm.
▫ Pistones de cerámica.
▫ Disposición de las válvulas en linea horizontal. Optima resistencia a la presión.
▫ Piezas internas en contacto con el líquido de materiales resistentes a la corrosión.
▫ Válvula reguladora de presión, de seguridad, manómetro y racores de salida.


Culata Material culata Culata tipo Caudal (l/min) PresiĆ³n (l/min) Peso (Kg) Dimensiones
3150L Acero inoxidable 3150 L 28

97
1250

570
335

Culata Ø Pistón
(mm)
Eje
(r.p.m.)
Reducción Cigüeñal
(r.p.m.)
Q
(l/min)
Potencia motriz (CV / KW)
75 / 55 100 / 75 125 / 90 150 / 110
Presión de trabajo (bar)
L 1500 2,963 506 1020 1250* - -
1800 3,652 493 1050 1250* - -
1500 3,652 411 1250* - - -
1500 2,963 506 805 1075 1250* -
1800 3,652 493 830 1100 1250* -
1500 3,652 411 995 1250* - -
1500 2,963 506 650 870 1090 1250*
1800 3,652 493 680 910 1140 1250*
1500 3,652 411 800 1070 1250 -
1500 2,963 506 540 720 900 1000*
1800 3,652 493 550 750 940 1000*
1500 3,652 411 665 890 1000* -
1500 2,963 506 450 605 750 900*
1800 3,652 493 465 620 780 900*
1500 3,652 411 555 750 900* -
1500 2,963 506 385 515 640 750*
1800 3,652 493 395 530 660 750*
1500 3,652 411 475 635 750* -
1500 2,963 506 290 390 480 570*
1800 3,652 493 300 400 500 570*
1500 3,652 411 355 475 570* -
* Para obtener esta presión se precisa menos potencia motor de la indicada.
  Giro cigueñal a 413 r.p.m. o inferior para servicio intensivo. Resto servicio intermitente.
