CORTARAICES
TOBERAS CORTA RAÍCES CONVENCIONALES
- La tobera cortaraíces es un aparato de empleo universal siendo sencillo de manejar y mantener. Varios diámetros de tuberías pueden limpiarse con el mismo tipo de aparato.
- Todos los aparatos van provistos de cuchillas centrales cortaraíces y los chorros de agua salen por boquillas recambiables con injerto de cerámica para mayor longevidad.
- Se disponen de cadenas de varios tipos: De eslavon, de rodillos, o cables menos agresivos paratuberías viejas fragiles.
Aplicaciones
- Eliminación de raíces.
- Eliminación de incrustaciones y capas calcáreas.
- Como operación de limpieza preliminar antes de la rehabilitación con revestimientos internos.
- Eliminación de restos recientes de hormigón en tuberías nuevas antes de la primera inspección.
- Presión máxima de trabajo: 150 bar.

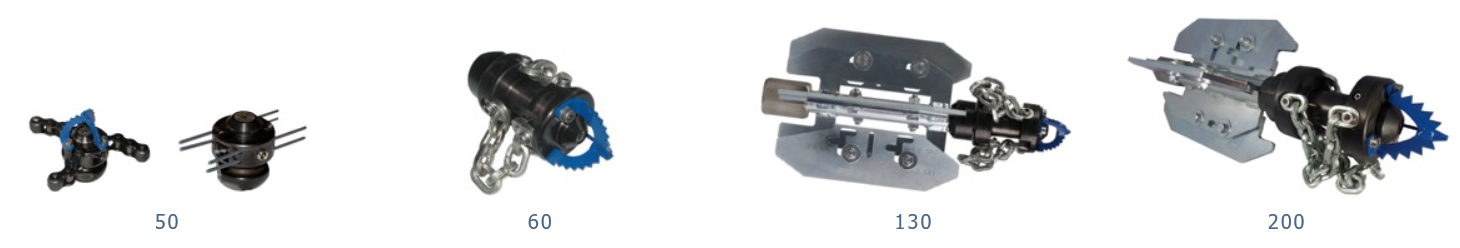

| Conventional type | Thread connection | Dinesions (mm) | Chorros rotatorios (mm) | Chorros traseros (mm) | Caudal Mínimo (L/m a 100 bar) | Aplicación ØTuberias (mm) | Peso (Kg) |
28107504 | 1/2″ | Ø50 x 95 | 3 x M6 – 25° | 3 x M6 – 25° | 40 | 80-150 | 0,7 |
| 28107604 | 1/2″ | Ø60 x 150 | 3 x M6 – 90° | 3 x M6 – 25° | 80 | 80-150 | 1,7 |
| 28107605 | 3/4″ | 4 x M6 – 25° | |||||
| 281071306 | 1″ | Ø130 x 380 | 3 x M6 – 90° | 4 x M6 – 25° | 100 | 130-250 | 5,7 |
| 281072006 | 1″ | Ø200 x 420 | 3 x M6 – 90° | 4 x M6 – 25° | 100 | 200-250 | 8,0 |
TOBERAS CORTA RAÍCES - TIPO TURBINA
- Con mecanismo interno de gran duración. El rotor-cadena gira sobre cojinetes sistema turbina evitando el desgaste que se produciría entre eje central y rotor como ocurre en corta raíces convencionales.

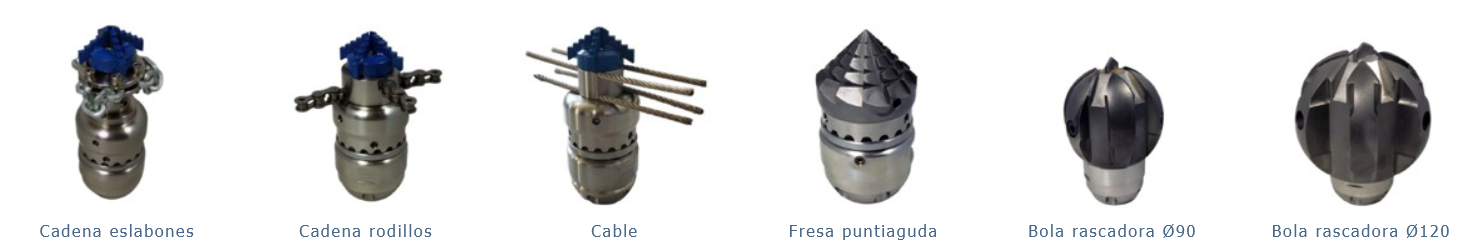

| Tipo turbina | Conexión | Medidas (mm) | Chorros traseros (mm) | Caudal Mínimo (L/m a 100 bar) | Aplicación ØTuberias (mm) | Peso (Kg) | |
| 281075961 | Cadena eslabones | 1″ | Ø59 x 78 | 6 x M6 – 25° | 80 | 100-150 | 1,1 |
| 281075962 | Cadena rodillos | ||||||
| 281075963 | Cable | ||||||
281075964 | Fresa puntiaguda | ||||||
| 28107906 | Bola rascadora | 1″ | Ø90 x 135 | 6 x M6 – 25° | 80 | 100-150 | 4,0 |
| 281071206 | Bola rascadora | 1″ | Ø120 x 270 | 6 x M6 – 25° | 80 | 100-150 | 12 |

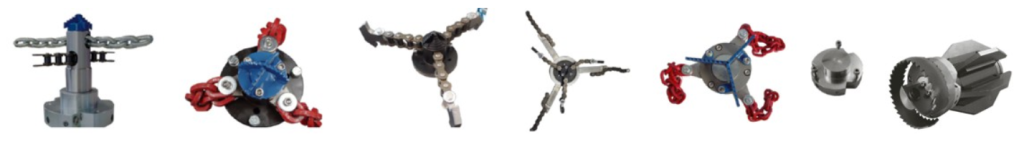

| Tipo Turbina | Conexión rosca | Medidas (mm) | Chorros rotatorios (mm) | Chorros traseros (mm) | Caudal Mínimo (L/m a 100 bar) | Aplicación ØTuberias (mm) | Peso (Kg) |
| 281075006 | 1″ | Ø500 x 780 | 3 x M10 – 36° | 6 x M10 – 23° | 120 | 250-500 | 21,4 |
281075007 | 1 1/4″ | 300 | |||||
| 281077006 | 1″ | Ø700 x 780 | 3 x M10 – 36° | 6 x M10 – 23° | 120 | 350-700 | 32,0 |
| 281077007 | 1 1/4″ | 300 | |||||
| 281071406 | 1″ | Ø140 x 329 | 3 x (6x) – 45° | 6x – 25° | 80 | 150-200 | 13,2 |
| 281072005 | 3/4″ | Ø200 x 567 | 3 x (6x) – 45° | 6x – 25° | 80 | 200-400* | 18,3 |
| 281072006 | 1″ | ||||||
| *Opción: Ø250-Ø500 | |||||||
